芯干線科技新近研發的一款 100W 電源適配器，深受功放市場青睞，認可度極高。
這款電源的 PCBA 采用裸板（Open Frame）結構，輸入輸出設計為 3.96PIN 端子，便于插入連接線。機身呈長條直板造型，設計風格簡約大氣。該適配器支持 12V8.33A、100W 輸出，且已通過 UL、FCC、CE、PSE、VI、EAC、NOM、KC 等多項認證，可在全球絕大多數地區放心使用。
由于這款產品融入了芯干線的龍頭產品 GaN 和 SiC，在 GaN 和 SiC的助力下，功放產品得以實現體積小巧、效率高超、發熱低微、電壓范圍寬、損耗小、阻抗低等卓越特性。
因此，客戶能直觀感受到功放產品的顯著變化：體積更小、重量更輕，發熱現象大幅減少，再也不用擔心產品發燙。此外，即便在電壓不穩定的情況下，功放仍能穩定運行。而且，由于其高效的工作性能，還可節約用電。
這款電源一經投放市場，便迅速獲得了功放市場客戶的廣泛認可，訂單頻出！
下面小編就這款電源進行拆解，看看適配器內部是如何設計的。
此款電源采用高效的 PFC + LLC 電源架構，輸出部分采用同步整流技術。
其中，PFC 升壓電路使用一顆 X3G6516B5 氮化鎵開關管，PFC 整流則采用一顆 XD065A0065 碳化硅二極管，兩顆 X3G6516B5 組成 LLC 半橋電路。
該電源模塊輸出規格為 12V、8.33A，可滿足小體積、大功率的功放應用需求。

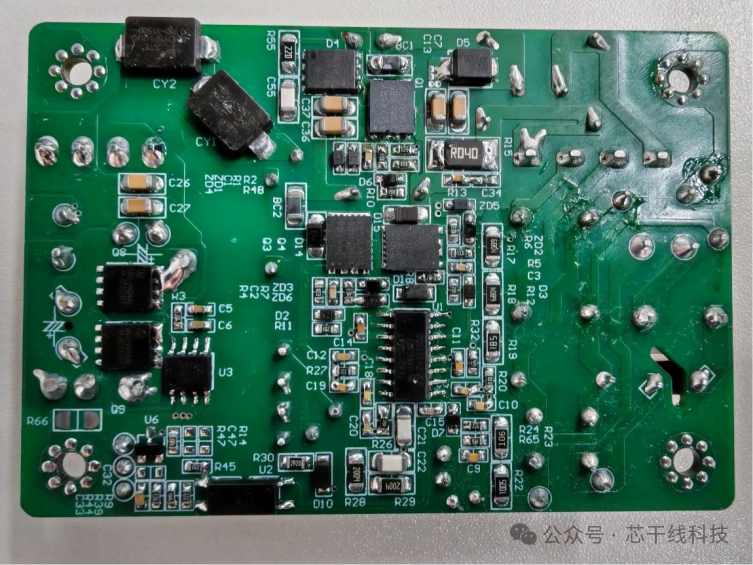

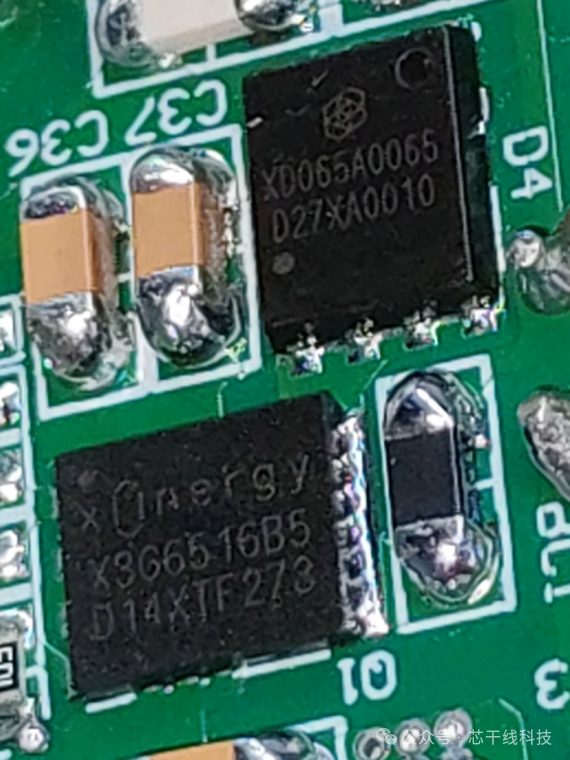

電源背面從左至右依次是PFC升壓開關管，PFC升壓整流管，LLC半橋開關管和同步整流管。

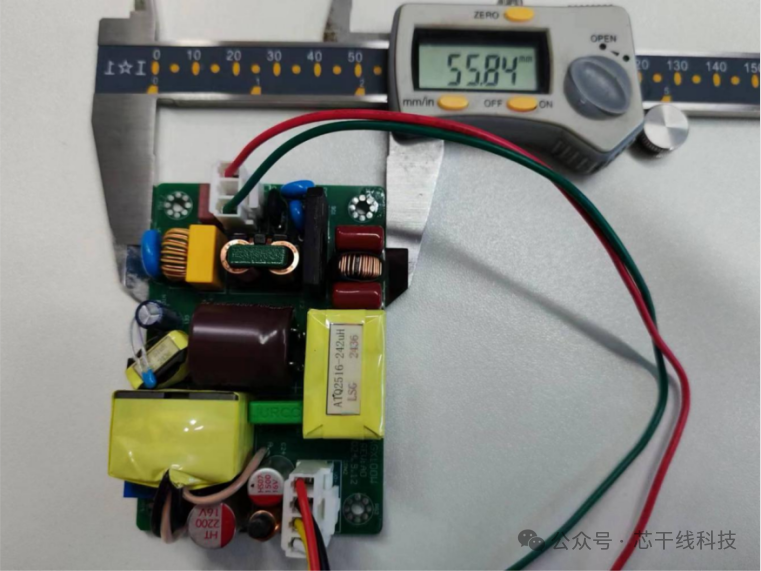

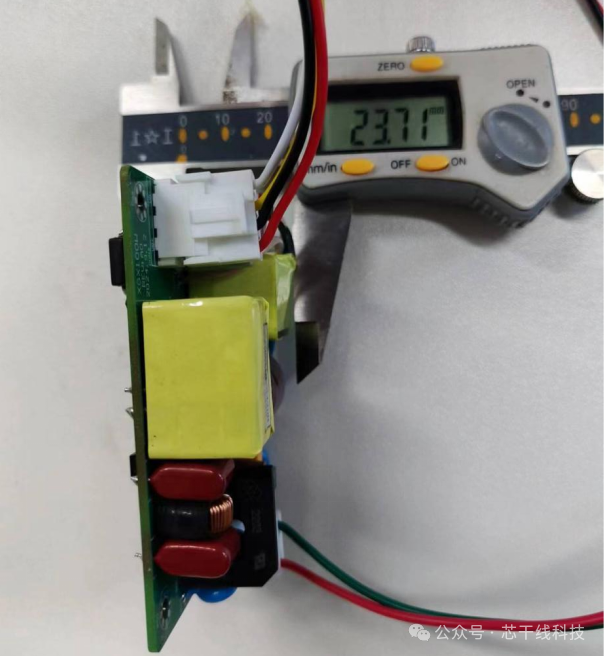

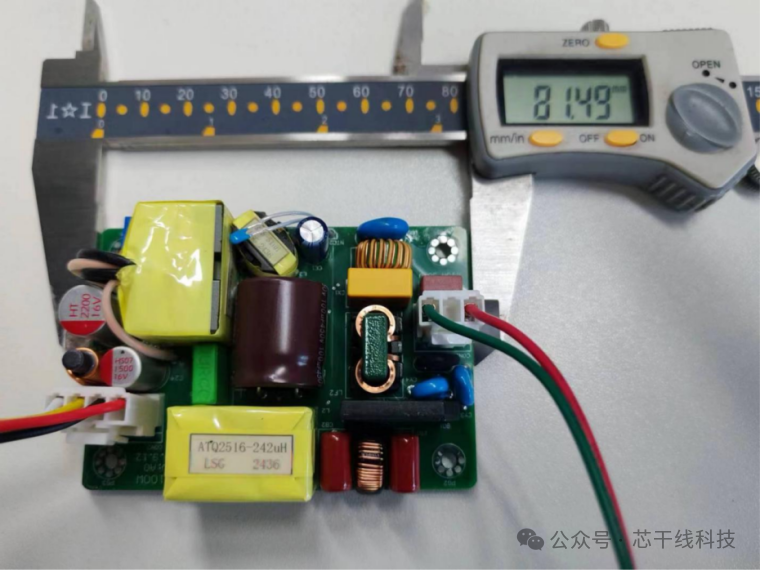

PCBA尺寸為：長度81.49mm*寬度55.84mm*高度23.71mm, 如下圖所示：
接下來，我們對這款氮化鎵電源模塊展開解析，探究氮化鎵技術的引入為常見電源模塊帶來的變化。
輸入?yún)?shù)：100 - 240V~50/60HZ、2A
輸出參數：12V、8.33A、100W

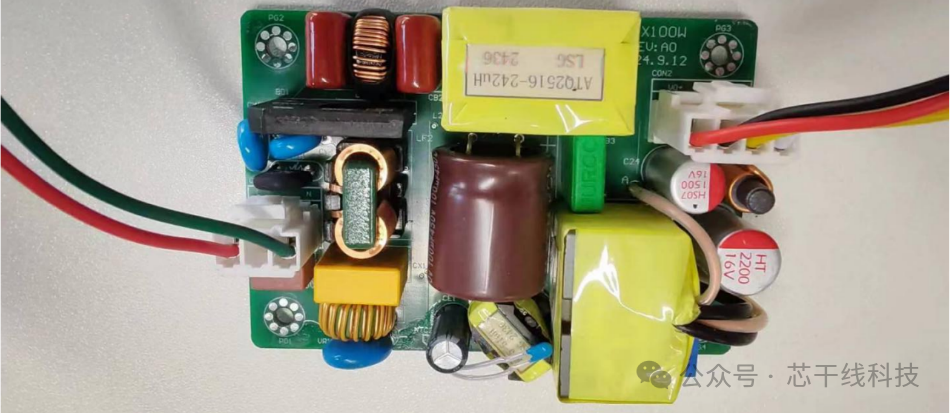

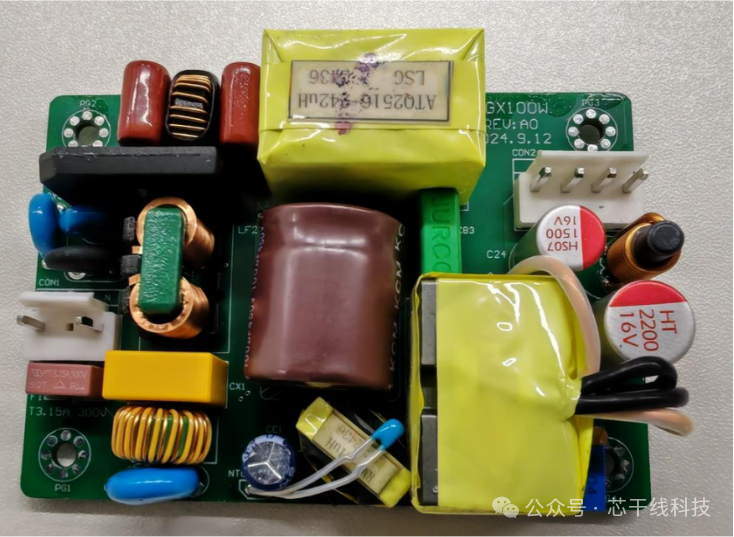

從左至右來看，電源模塊依次是輸入 EMI 電路、PFC 升壓電感、高壓濾波電容和 LLC 變壓器，最右側垂直排列的是輸出濾波固態電容。
電源的輸入和輸出均使用插座連接，這種設計便于在設備中的應用。
輸入采用 3.96 3PIN 端子，輸出采用 3.96 4PIN 端子，插拔連接線十分便捷。具體情況如下圖所示。

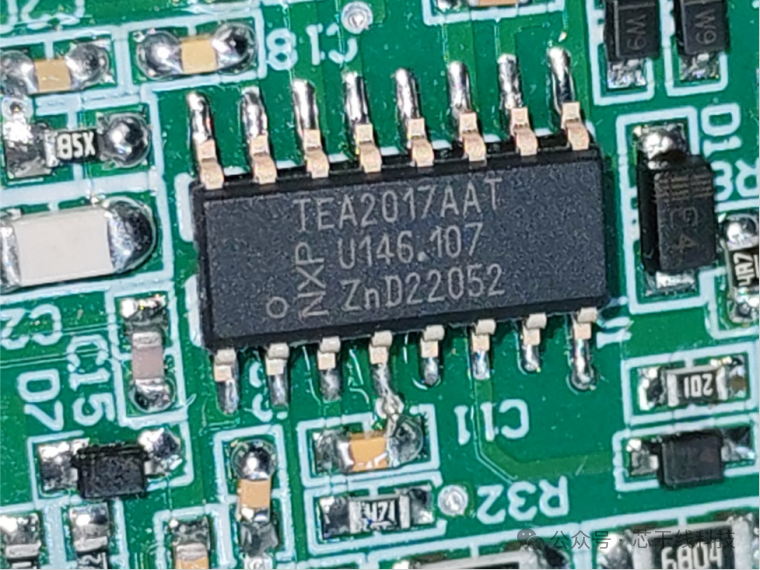

這款100W電源模塊采用NXP恩智浦TEA2017二合一控制器進行PFC和LLC控制，輸出采用TEA2095進行LLC同步整流，初級側使用一顆芯干線X3G6516B5氮化鎵開關管用于PFC升壓，兩顆X3G6516B5組成LLC半橋。
PFC升壓整流使用一顆芯干線XD065A0065碳化硅二極管，在CCM模式下，有效降低整流二極管的反向恢復損耗。

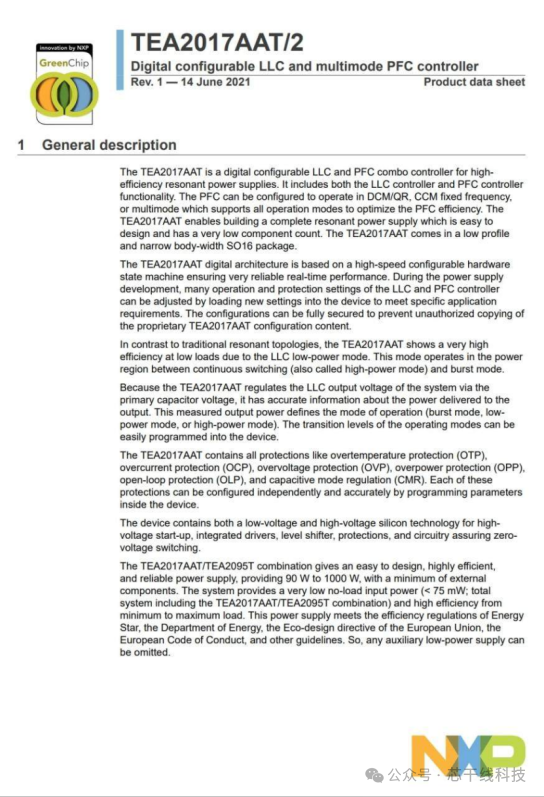

恩智浦 TEA2017AAT 是一款用于高效諧振電源的數字化可配置 LLC 和 PFC 組合控制器，兼具 LLC 和 PFC 控制器功能。
PFC 經配置后，可在 DCM/QR、CCM 固定頻率模式下運行，也可在支持所有操作模式的多模式下運行，以此實現 PFC 效率的優化。
TEA2017AAT 能夠構建出完整的諧振電源，它不僅使電源設計變得簡便，而且所需組件數量較少。
此外，TEA2017AAT 采用的是小型窄條 SO16 封裝形式。
TEA2017AAT數字架構基于高速可配置硬件狀態機，確保可靠性、實時性。
在電源開發過程中，LLC和PFC控制器的多種操作和保護設置都可以通過向設備加載新設置來進行調整，以滿足特定的應用要求。專有TEA2017AAT配置內容未經授權無法復制，配置安全得以保證。
與傳統的諧振拓撲相比，TEA2017AAT由于采用LLC低功耗模式，在低負載時表現出非常高的效率。此模式在連續切換(也稱為大功率模式)和間歇模式之間的功率區域內運行。

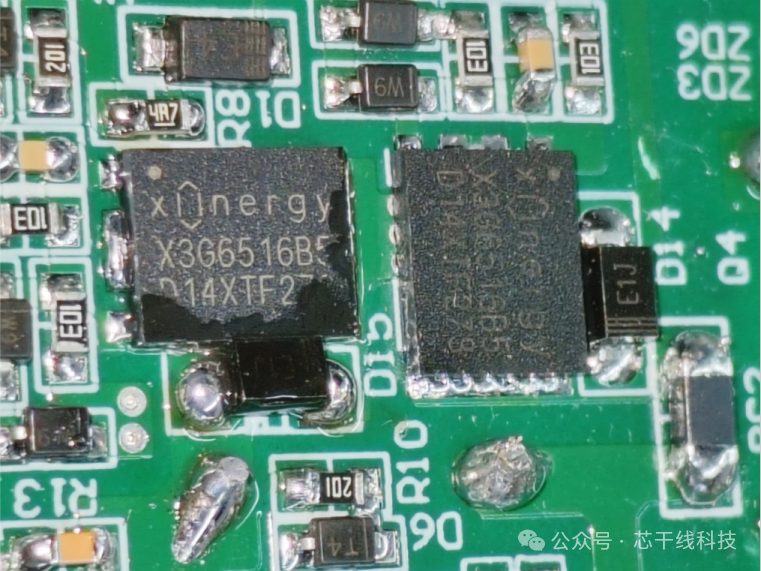

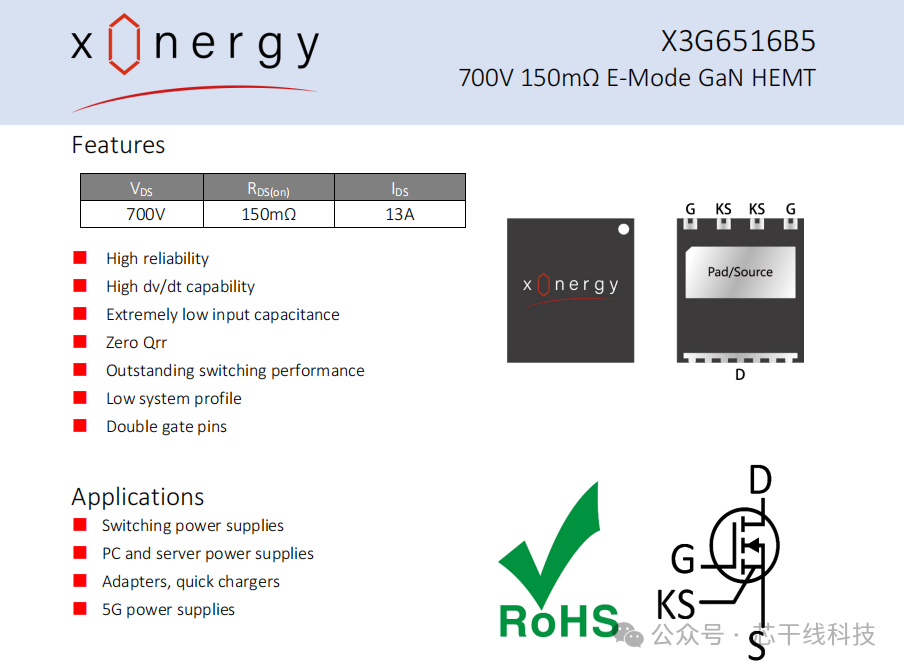

PFC升壓開關管采用的是芯干線氮化鎵開關管，型號為 X3G6516B5。這是一款耐壓值達700V的增強型氮化鎵開關管，其導阻為 150mΩ，工作電流可達 13A。該開關管具備低導通電阻和低輸入電容的特性，不存在反向恢復損失，且支持高頻運行。

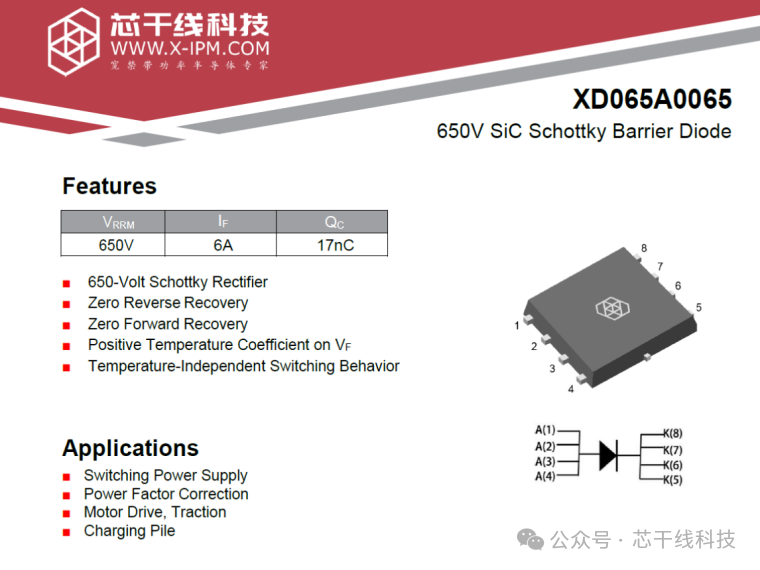

PFC升壓整流管使用的是芯干線碳化硅二極管，型號為 XD065A0065，這是一顆耐壓 650V 的碳化硅二極管。在 163℃的環境下，其工作電流為 6A，具有零反向恢復電流、正溫度系數的特點，易于并聯操作，支持高速開關，并且擁有低開關損耗和低散熱需求的優勢。
LLC半橋的兩顆開關管和PFC開關管型號相同，均為X3G6516B5。X3G6516B5是一款耐壓650V的增強型氮化鎵開關管，其導阻為150mΩ，工作電流可達13A。它具有低導通電阻、低輸入電容的特性，無反向恢復損失，且支持高頻運行。
通過上述詳細拆解，相信懂行的朋友們對這款產品的特點與優勢有了更清晰的認識。它不僅可以很好的用于功放領域，還可應用于快充領域、汽車電子、電源管理和變換器、通信和雷達系統領域。
若您希望產品可以優化提升、更新?lián)Q代，不妨試試我們?nèi)氘a(chǎn)品開關電源，相信氮化鎵GaN和SiC功率器件技術的助力，您的產品在體積、效率、發熱、損耗以及阻抗等方面都能得到優化。
芯干線作為氮化鎵和碳化硅功率器件的領跑者，定將竭誠為您服務！
快來聯系我們吧！
南京總部：025-51180705
深圳分公司：0755-36991759
