隨著清潔能源的發展步伐日益加快，光伏儲能技術領域也呈現出新的活力。特別是隨著電動汽車市場的蓬勃發展，功率半導體器件--碳化硅(SiC)成為了行業新寵。這一趨勢不僅在汽車產業得到了證實，SiC MOSFET更是開始在光伏逆變器和工業電源等多個領域大放異彩。
光伏逆變器是光伏電站的轉換設備，主要將太陽電池組件產生的直流電轉化為交流電。隨著光伏產業邁入“大組件、大逆變器、大跨度支架、大組串”時代，光伏電站電壓等級從 1000V 提升至 1500V 及以上，對功率器件物理性能提出了更高要求，此時 SiC MOSFET 進入大眾視野。
SiC MOSFET 器件在光伏逆變器中具有多方面的優勢：
1、高效的能量轉換
SiC 材料使 SiC MOSFET 導通電阻低，傳導電流時器件能量損耗小，能高效將直流電轉為交流電，提升光伏逆變器效率。與相同額定值硅器件相比可減少能量損耗，增加光伏系統發電量。
SiC MOSFET可實現快速開關切換，開關損耗遠低于傳統硅基器件，這不僅提高了逆變器的效率，還減少了對散熱系統的要求，降低了散熱成本，同時也有助于提高光伏系統的可靠性和穩定性。
2、良好的高溫穩定性
SiC 材料具有較高的熱導率和耐高溫性能，能夠在高溫環境下保持穩定的工作。在光伏逆變器的實際運行中，器件會產生熱量，特別是在高功率運行或環境溫度較高的情況下，SiC MOSFET 可以正常工作，不會像硅基器件那樣性能下降明顯。這使得光伏逆變器在高溫環境下仍能保持較高的可靠性和穩定性，減少了因過熱導致的故障和停機時間
3、高耐壓能力
具備較高的擊穿電壓，能夠承受光伏系統中較高的直流電壓。在大型光伏電站中，直流母線電壓通常較高，SiC MOSFET 的高耐壓特性可以確保逆變器在高電壓環境下穩定運行，減少因電壓過高導致的器件損壞和故障，提高了系統的安全性。
4、更高的功率密度
由于 SiC MOSFET 的高效、高耐壓和高溫穩定性等優勢，使得在相同的功率輸出下，使用 SiC MOSFET 的逆變器可以設計得更加緊湊，體積更小、重量更輕，從而提高了功率密度。這對于空間有限的光伏電站安裝和維護非常有利，也降低了系統的運輸和安裝成本。
5、快速開關響應
開關速度快，能夠快速地響應輸入信號的變化，實現精確的電力控制。這對于光伏逆變器的最大功率點跟蹤（MPPT）非常重要，可以更準確地跟蹤光伏電池的最大功率點，提高光伏系統的發電效率。并且，快速開關特性使得逆變器可以在更高的頻率下工作，有助于減小逆變器中磁性元件（如變壓器、電感等）的體積和重量。
6、可靠的體二極管性能
SiC MOSFET 的體二極管具有快速恢復性能，恢復損耗低。在逆變過程中，體二極管的快速恢復可以減少開關損耗，提高系統的效率。并且，SiC MOSFET 的體二極管正向壓降較高，在逆向并聯外置二極管時，不需要串聯低壓阻斷二極管，簡化了電路設計。
在光伏發電應用中，雖然以硅基器件為主的傳統逆變器成本約占系統10%左右，但它卻是系統能量損耗的主要來源之一。相比于硅基IGBT，SiC MOS更低的導通損耗、更低的開關損耗、無電流拖尾現象、高開關速度等優點，且可以在高溫等惡劣的環境中工作，有利于提高光伏逆變器使用壽命。
基于SiC優異的性能，SiC在光伏領域的應用逐漸成熟，伴隨滲透率的進一步提升，其有望逐漸替代硅基IGBT在光伏逆變器上的應用，主要包括以下方面：
1. 集中式光伏逆變器
同時，集中式光伏逆變器主逆變電路中，SiC MOSFET 用于將光伏陣列直流電轉換為交流電。其低導通電阻、低開關損特性可提高逆變器轉換效率，減少能量損失，增加光伏電站的發電量。而且，高功率輸出時優勢更顯著，能滿足集中式光伏逆變器對大功率轉換需求。
2. 組串式光伏逆變器
組串式逆變器用于多個光伏組串，每個組串經逆變器實現直流轉交流。SiC MOSFET 組成的逆變器功率模塊，開關頻率高、損耗低，可更精確跟蹤最大功率點（MPPT），提升組串發電量。高開關頻率還能減小逆變器中磁性元件（如變壓器、電感等）體積和重量，讓逆變器更緊湊。
組串式逆變器中，SiC MOSFET 開關快、高溫穩定，適應不同光照和溫度條件，確保逆變器高效的將直流轉換為交流，這對提高光伏系統整體效率和穩定性，尤其在復雜環境地區非常重要。
3. 分布式光伏發電系統
小型逆變器：如屋頂光伏發電等分布式應用場景，對逆變器的體積、重量和效率有較高要求。SiC MOSFET 的小尺寸、高效率以及高溫穩定性，使其非常適合用于分布式光伏發電系統中的小型逆變器。在有限的空間內，SiC MOSFET 能夠?qū)崿F(xiàn)高效的電力轉換，同時保證系統的可靠性和長期穩定運行。
智能微電網：在分布式光伏發電系統組成的智能微電網中，SiC MOSFET 可以用于控制和調節電能的流動。其快速的開關響應和精確的控制能力，能夠?qū)崿F(xiàn)對微電網中電能的靈活調度和管理，提高微電網的穩定性和可靠性。
4. 光伏逆變器的輔助電源
為控制和驅動電路供電：光伏逆變器中的輔助電源負責為控制和驅動電路提供穩定的電力支持。SiC MOSFET 可以在輔助電源中作為開關器件，提高輔助電源的效率和可靠性。由于輔助電源的功率相對較小，SiC MOSFET 的高開關頻率和低損耗特性能夠在小功率應用中充分發揮優勢，減少能源浪費和熱量產生。
滿足高電壓要求：對于一些高電壓等級的光伏逆變器，輔助電源需要承受較高的電壓。SiC MOSFET 具有較高的耐壓能力，能夠滿足輔助電源在高電壓環境下的工作要求，保證光伏逆變器的正常運行。
芯干線應市場需求，推出了多款高壓、低導通電阻的SiC MOSFET，包括1200V 75mΩ、1700V 1mΩ以及2000V 24mΩ等型號，這些產品均可應用于光伏逆變器中。

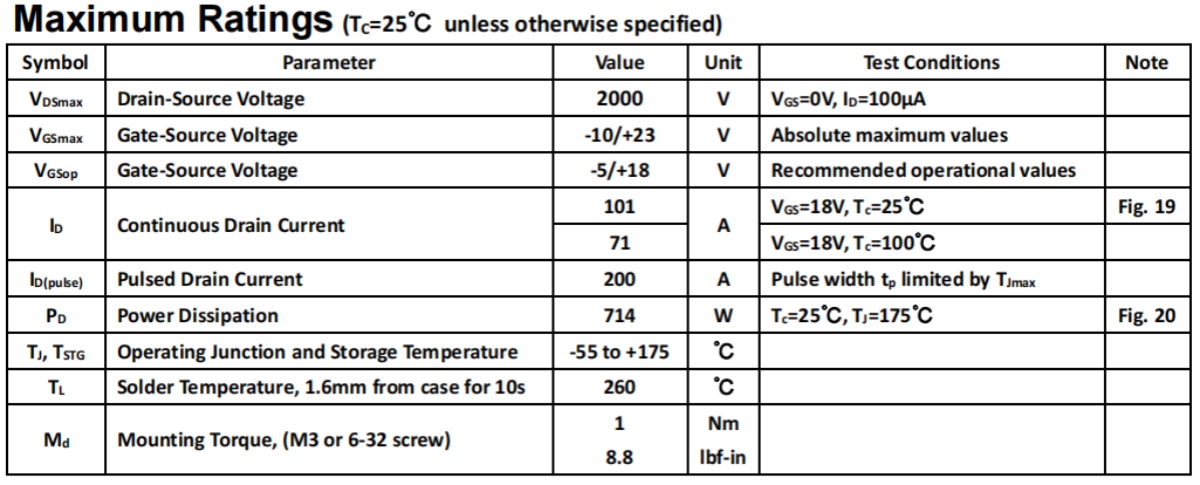

就2000V 24mΩ的器件而言，在常溫（Tc = 25°C）下，其最大工作電流可達101A，工作結溫范圍為 - 55°C至175°C，最大耗散功率不超過714W，反向電容為13pF（如圖1所示）。
這些器件已在多家頭部客戶處實現批量生產，且獲得了優異的性能反饋。
綜上所述，SiC MOSFET 器件應用于光伏逆變器時，主要體現為提升光伏逆變器的性能、效率與可靠性，且滿足光伏行業對設備小型化和高效能的需求。
由此可見，SiC MOSFET在光伏逆變器中的應用不僅提升了設備的性能和效率，還滿足了市場對設備小型化和高效能的需求，是光伏逆變器技術升級和成本優化的重要推動力。
相信隨著碳化硅功率器件的持續優化發展，必然會為光伏逆變器的性能提升和成本優化帶來更多新的機遇。
